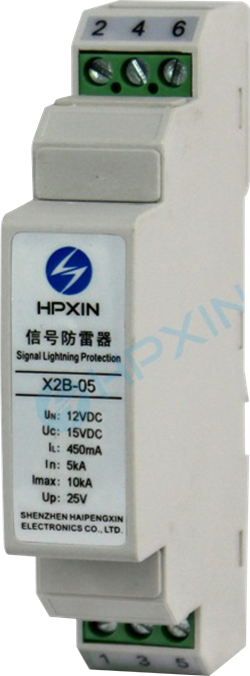

一、产品表述：

该信号防雷器主要应用于二线/四线共地传输的数据总线及二线/四线共地传输的RS485/双路RS232工控信号线的浪涌电压防护。采用粗、细两级防护，残压低，防护由信号线引入的感应雷或其它情况出现的瞬时过电压，保护发、收信号器不会因雷击或瞬时高压而损坏。

本系列产品采用组合式三级防护电路，第一级采用开关型防护器件（气体放电管GDT），结合级间采用的能承受浪涌冲击的隔离电阻元件的作用，能充分地将大部分浪涌脉冲电流泄放入地；第二级采用压敏电阻；第三级采用限压型防护器件（响应时间极快的瞬态二极管TVS），有效地钳制输出端的电压，使设备能安全的正常工作。

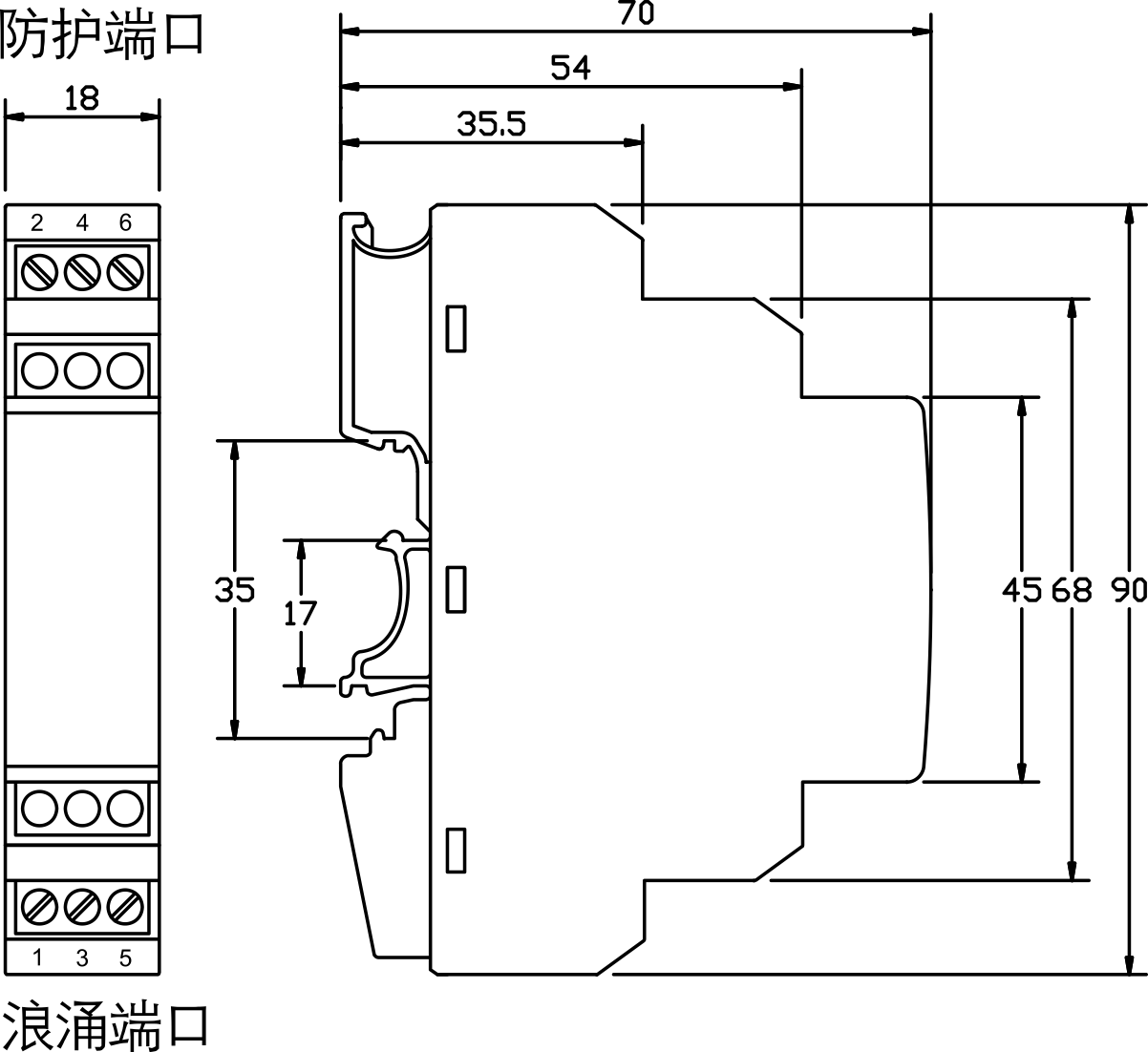

二、产品结构尺寸：
